博世 SMP13x系列是该公司首次为汽车行业提供的集成中压传感器。这些传感器的承压范围为10至100巴之间。此前在全球开展业务的汽车供应商的产品种类包括最大承压10 巴的低压传感器和承压140至2,000多bar的高压传感器。

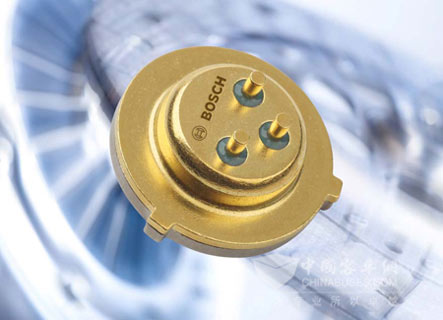

博世SMP137集成中压传感器

    首款SMP137型可测量最大70 巴压强，满足高质量标准要求，也体现了各种设计的特点，如密封金属外壳、高爆破强度测量膜、最高 150°C环境温度，以及集成于传感器内的EMC电容器，免于非受控干扰。由于传感器列装并密封在外壳内，可直接安装在控制单元，通常无需进行“第二级封装”。这样既节省空间又节省成本。SMP137主要应用于自动变速器。在不到一毫秒的反应时间内，可精准测量压力用于启动离合器。空调系统压力测量是该传感器的又一用途。截至目前，SMP137 处于样品阶段——2012年第四季度会实现大批量生产。最大22bar承压的SMP132型将会于2012年问世。

    SMP137外壳呈圆盘形，直径约19毫米，安装高度不到10毫米。新型SMP13x系列外壳可承受超过100bar压强。另一个好处是：电气连接和液压连接被置于外壳表面，两者方向相反这是快速简易安装的重要条件。将液压油与传感器液压检测部分连接，液压油挤压单晶测量膜，单晶测量膜受压弯曲，同时阻止液压油进入传感器内部。装于测量膜后部的传感器元件，接合线以及集成电子元件均不与液压油接触。因此，传感器具有高介质阻力和长使用寿命。

    传感器元件由一个带压敏电阻器的测量电桥组成，是利用MEMS技术生产的。电桥信号变化与测量膜的曲率成正相关。该信号由一个模拟ASIC进行处理，该ASIC与测量膜一起集成于同一块芯片上，然后通过电气连接发送至外部。
